低壓鍋爐點火系統采用的nddh高能點火裝置,屬于低壓電容放電裝置。其主要結構有高能點火器、高能點火槍及高壓屏蔽點火專用電纜組成(如圖1)。

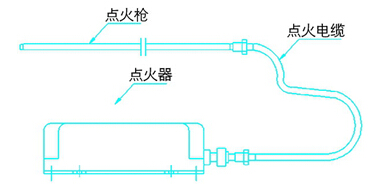

圖1 nddh高能點火裝置組裝圖
高能點火裝置的工作原理為交流工頻220v通過升壓整流變換成直流脈動電流,對貯能電容充電。當電容器充滿時,放電電流經放電管、扼流圈、屏蔽電纜等傳輸至點火槍半導體電嘴,形成高能電弧火花。當點火裝置停止工作時,電容器上的剩余電荷通過泄放電阻泄放(見圖2)。

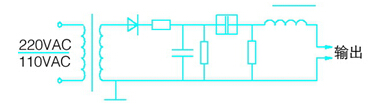

圖2 高能點火裝置電氣原理圖
